压缩垃圾车介绍及性能特点：
**技术：采用国内**技术高强度的U形整体成型桁槽，作为垃圾推板的活动导轨，受压能力强，抗变形能力好。
污水分离：采用导流式污水收集装置，可将填料器与垃圾箱体之间因密封胶条失效而渗漏的污水引流**专用污水收集箱中，有效防止因污水泄漏而造成的二次污染。
容积更大：垃圾箱体采用弧形设计，美观，结构性能强，有效容积大。
高强度钢板：垃圾箱等主要部件采用上海宝钢产B480GNQR高强度耐候钢板制作，整体结构性能突出，抗冲击性能强。
液压密封：填装器与箱体结合部结构合理，采用液压锁紧全密封技术，密封性能好。
二级自锁：填料器具有举升油缸自锁功能，同时配合安全棒进行二级保护、安全可靠。
紧急制动：具有全车紧急制动按钮。
多重操作：可选装240L（单桶、双桶）或360L、660L标准桶提升翻转机构，也可选装挂桶、落地式翻斗、摆臂斗机构。具备自动、手动双套操纵方式，能在驾驶室、车厢中部、车厢后部等多位**垃圾车作业，方便高效。
车型基本参数表
公告型号 | CL5083ZYSBEV型纯电动压缩车 | 外形尺寸 | 7015x2250x2880,2650 |
底盘型号 | EQ1080TTZEVJ1 | 上装容积 | 6方 |
总质量 | 8270KG | 上装电动机额定功率 | 30KW |
整备质量 | 6050/5950KG | 上装每小时消耗电量 | 20KWH |
轴距 | 3300MM | 建议充电桩功率 | 120KW |
轮胎 | 7.50R16LT 14PR,215/75R17.5 16PR | 充电时间(建议功率下) | 约1小时 |
轴数 | 2 | 底盘满载续航里程 | 280 KM |
底盘电机**功率 | 135 KW | 电池类别 | 磷酸铁锂蓄电池 |
电池组额定电压 | 521 V | 电池品牌 | 宁德时代 |
电池电量 | 106 KWH | 燃料种类 | 纯电动 |
1 产品简述
1.1 产品简述
东风纯电动压缩垃圾车是在东风纯电动二类底盘的基础上，加装垃圾箱、垃圾填充器、液压系统，由机械、液压（气路）、电器三部分合为一体的专用垃圾处理、转运作业车。
工作原理：整车为全密封型，自行压缩、自行倾倒、压缩过程中的污水全部进入污水箱，彻底的解决了垃圾运输过程中的二次污染，具有压力大、密封性好、操作方便。安全等优点。
1.1 使用场景
该产品适用于城市主干道、公路、小区、工厂、垃圾转运**等场地的垃圾处理、转运工作。
2、产品性能特点
2.1、产品性能特点
(1) 弧形箱体，大大增加箱体容积，增加整车美观程度。
(2) 专车专配，**匹配，比柴油车更节省步骤、故障率更低。
(3) 油泵采用国内知名品牌海普瑞斯液油泵，加装压实阀，增加压缩密度、提高装载量。装载量相当于同吨级排非压缩垃圾的两倍半。
(4) 油箱加大，容积增大，防止液压油高温，所有液压油必须通过液压油过滤机加入油箱，从而过滤液压油内的杂质，减少故障率，有效的防止配件损坏，多路阀采用中外合资品牌，海普瑞斯多路阀，海普瑞斯油缸匹配使用，故障率低，CAN 总线**方式；接线少，故障率低，自动显示故障码，方便维护维修。
(5) 作业自动化：采用光电开关加时间双系统**，带一键卸料，带无线遥控装置，全部填装排卸作业中只需司机一人操作，可设定全自动和半自动 2 种操作模式，不仅减轻环卫工人的劳动强度， 而且大大改善了工作环境。
(6) 作业系统具有电脑**和手动操纵双重功能，大大地保障和提高车辆的使用率。
(7) 翻转机构：可选装配置带垃圾筒（或斗）的翻转机构。
2.2、产品优势
(1) 由于压缩式垃圾车上装结构复杂，自质量较大，降低压缩式垃圾车自质量，提高其载荷利用率，将降低车辆运营成本。因此采用高强度材料，以降低上装自质量;挡泥板、装饰件、盖板等**件可采用密度较小的注塑件，采用集成化程度较高的零部件，以减少空间占用和自质量，同时有利于改善液压系统的工作性能。
(2) 专人试车；模拟各种复杂工作环境，所有压缩发车前实物测试。
(3) 售后保障；非客户人为损坏，任何故障无条件售后，客户零费用解决。
2.3、注意事项：
1、 作业时应避免无关人员靠近车辆，特别是车辆后部。
2、 垃圾应均匀放入填料斗中，不要集中在一侧，使车辆**偏移，或者在填料口斗口沿垃圾堆放过高，影响压填垃圾和垃圾在垃圾箱内均匀分配。
3、 压填作业时应注意观察，发现有大块不能压缩的其他垃圾（非生活垃圾）须及时停止作业，清除后再继续作业，避免损坏车辆的工作装置，严禁压缩建筑垃圾，
4、 卸料作业举升、落下填充器时要确认周围的安全，慎重地进行操作，切勿在斜坡上举升填装器， 否则易**后移造成翻车事故。
填充器在没有落下且锁止前，不得进入正常行驶。
2.4、底盘
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，**总质量为8270kg
(4) 搭载106kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，
(5) 动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求
(6) 配备大功率上装取电接口，满足各类专用车上装电动化需求
(7) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低
(8) 底盘承载能力强：后双胎、轴距多样化
(9) **爬坡度超20%，适合各种路况作业
(10) 上装取电范围广，适合各类环卫车改装
(11) 轿车化内饰及舒适性设置，电子化操控
(12) 安全可靠：配置宁德时代国内高端电池品牌
(13) 增配置：电源总开关，电池加热系统
(14) 整车配置电量大，长时间作业无忧虑
3、 产品主要技术参数
3.1、底盘基本参数表
底盘型号 | EQ1080TTZEVJ1 |
驾驶室宽度（mm） | 1835/1995 |
总质量（kg） | 8270 |
轴距（mm） | 3850 |
续航里程（km） | 300 |
充电时间（h） | 快充1-3 |
**车速（km/h） | 85 |
**爬坡度（%） | 25 |
电池类型 | 磷酸铁锂 |
电池厂家 | CATL侧挂 |
总电量（kwh） | 106 |
电机功率（kw） | 75/135 |
电机扭矩（nm） | 650/1600 |
3.3、 整车专用参数表
箱体参数 | 箱体厚度 /涂层 | 4.5mm/（罐体内部做防锈涂层） | |
箱体容积 | 6m³ | ||
罐体材质 | 锰钢 | ||
上装电机 | 类型 | 永磁同步电机 | |
冷却方式 | 水冷 | ||
专用参数 | 操作方式 | 遥控、手动、电动 | |
驱动方式 | 永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。 | ||
液压油缸 | 型式 | 焊接式液压油缸 | |
品牌 | 海普瑞斯 | ||
气控阀 | 汉晟 | ||
液压阀组 | 中梅/海普瑞斯 | ||
上装**系统 | 百兆富 | ||
填充器 | CL-XLY | ||
【整车技术参数】 | |||
产品** | 程力牌 | 公告批次 | 350 |
产品名称 | 程力牌CL5083ZYSBEV型纯电动压缩式垃圾车 | ||
总质量(kg) | 8270 | 整备质量(kg) | 6150,6050,5950 |
额定质量(kg) | 1925,2025,2125 | 外形尺寸(mm) | 7850,7015X2250X2880,2650 |
驾驶室准乘人数(人) | 3 | 鞍座**载质量(kg) | |
接近角/离去角(°) | 19/8,19/10 | 前悬/后悬(mm) | 1175/2425,1175/2140 |
轴荷(kg) | 3000/5270 | **车速(km/h) | 85 |
备注： | 1、该车主要用于垃圾清运,主要专用装置为箱体,压缩装置。选用轴距：3850、mm ,3300mm;2、该车侧面防护装置的材料为铝合金5052-H32,连接方式为螺栓连接;后下部防护由专用装置代替,离地高度为410mm;选装直接供电的ETC;3、动力蓄电池种类:磷酸铁锂电池,生产企业:宁德时代新能源科技股份有限公司(单体),宁德时代新能源科技股份有限公司(总成);驱动电机类型:永磁同步电动机,生产企业:大洋电机新动力科技有限公司.ABS系统生产企业:广州瑞立科密汽车电子股份有限公司,ABS系统型号:CM4XL-4S/4M;4、选装后部装置,箱体样式,锁紧装置,翻转座装置;外形长(mm)/高(mm)/后伸(mm)/整备质量(kg)/离去角(度)/后悬(mm)对应关系: 采用轴距3300mm时 ①翻桶装置,密封盖装置：7015/2650/400/5950/10/ 2140;②三角斗装置,:7015/2650/400/6050/10/2140;采用轴距3850mm时翻桶装置,密封盖装置:7850/2880/400/6150/8/2425 | ||
【底盘技术参数】 | |||
底盘型号 | EQ1080TTZEVJ1 | 底盘名称 | 纯电动载货汽车底盘 |
**名称 | 东风牌 | 生产企业 | 东风汽车集团有限公司 |
轴数 | 2 | 轮胎数 | 6 |
轴距(mm) | 3300,3850 | ||
轮胎规格 | 7.50R16LT 14PR,215/75R17.5 16PR | ||
钢板弹簧片数 | 6/6+5,6/8+4,3/3,7/6+5,7/8+4,3/3+3 | 前轮距(mm) | 1730,1683 |
燃料种类 | 纯电动 | 后轮距(mm) | 1590 |
发动机型号 | 发动机生产企业 | 发动机排量 | 发动机功率 |
TZ368XSD03 | 大洋电机新动力科技有限公司 | 0 | 135 |
4、产品主要结构

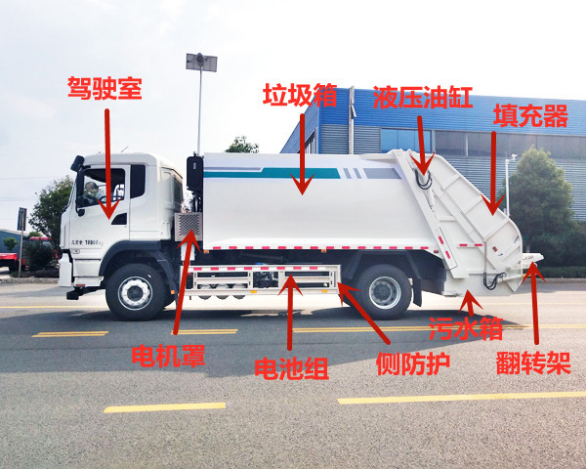

4.1、整车基本结构分解
4.2、整车基本配件图解

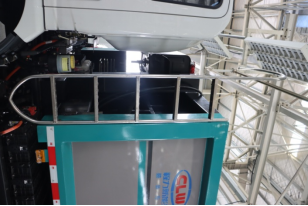

不锈钢爬梯 |
|
液压油箱、多路阀保护罩 |
|
多路换向阀 |
|
填充器保护罩、翻转架 |
|
尾部电控装置 |
|
遥控操作模块 |
|
尾部污水箱 |
|
可调式锁紧 |
|
平衡阀 |
|
填充器工作灯 |
|

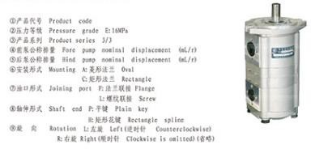

海普瑞斯液压油泵 |
|
接近开关保护系统 |
|
背压阀 |
|
双联泵 |
|
产品配置 --- 选配
序号 | 名称 | 图片 | 功能 |
1 | 尾部挂桶翻转板 |
| 尾部翻转板， 可挂120L/240L/660L 垃圾桶。 |
2 | 三角斗 |
| 选配三角斗，同时斗内可挂两个国标 240L 垃圾桶，避免路面二次污染，适用于不同作业环境 |
3 | 大落地斗 |
| 选配大落地斗， 避免路面二次污染， 适用于不同作业环境 |
