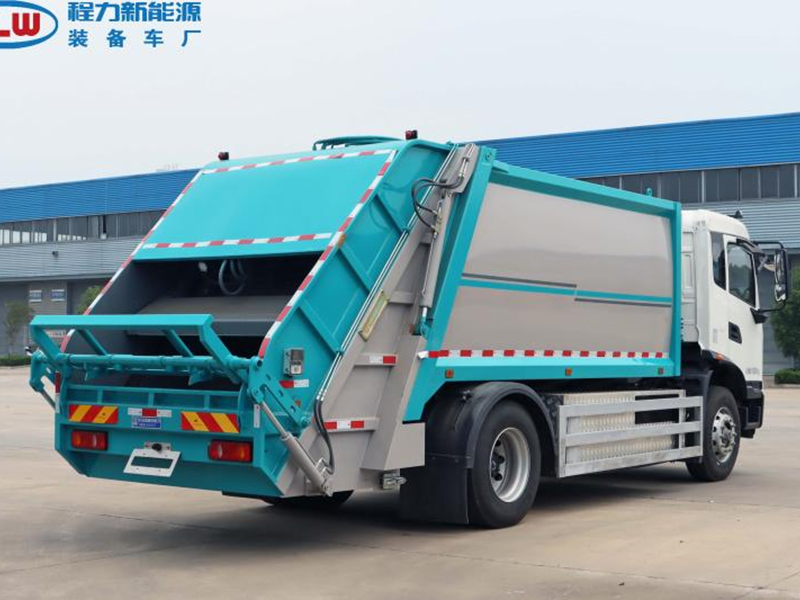

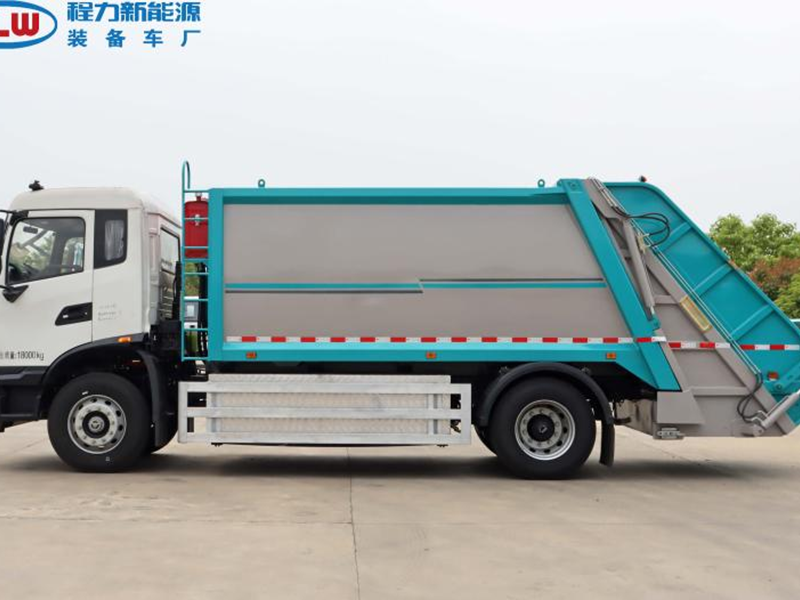

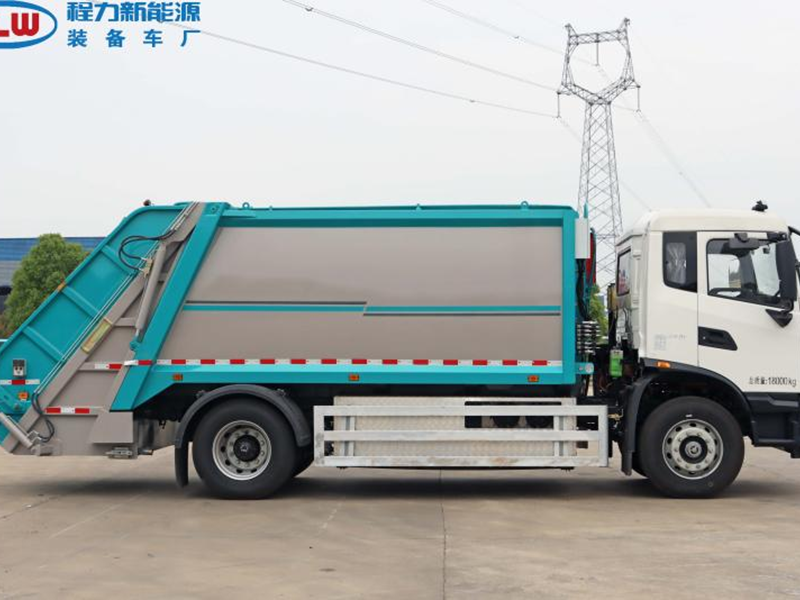

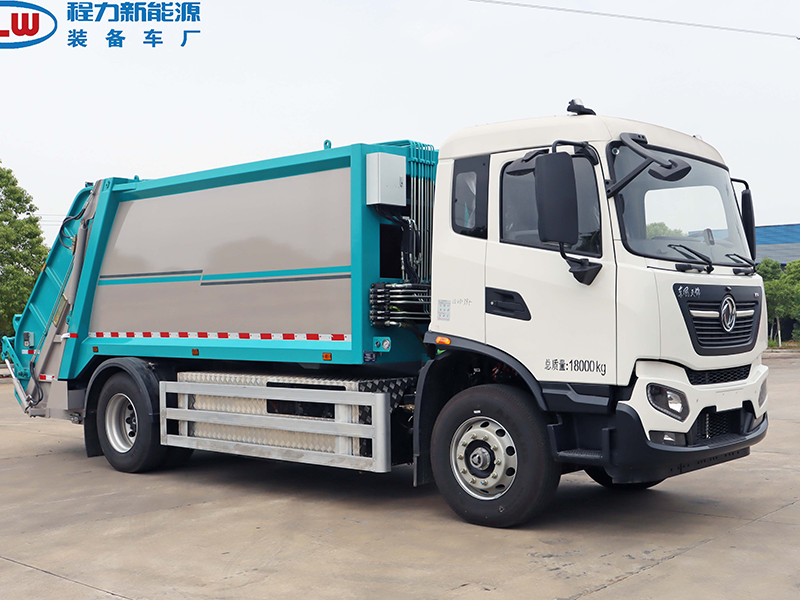

压缩垃圾车介绍及性能特点：

**技术：采用国内**技术高强度的U形整体成型桁槽，作为垃圾推板的活动导轨，受压能力强，抗变形能力好。

污水分离：采用导流式污水收集装置，可将填料器与垃圾箱体之间因密封胶条失效而渗漏的污水引流**专用污水收集箱中，有效防止因污水泄漏而造成的二次污染。

容积更大：垃圾箱体采用弧形设计，美观，结构性能强，有效容积大。

高强度钢板：垃圾箱等主要部件采用上海宝钢产B480GNQR高强度耐候钢板制作，整体结构性能突出，抗冲击性能强。

液压密封：填装器与箱体结合部结构合理，采用液压锁紧全密封技术，密封性能好。

二级自锁：填料器具有举升油缸自锁功能，同时配合安全棒进行二级保护、安全可靠。

紧急制动：具有全车紧急制动按钮。

多重操作：可选装240L（单桶、双桶）或360L、660L标准桶提升翻转机构，也可选装挂桶、落地式翻斗、摆臂斗机构。具备自动、手动双套操纵方式，能在驾驶室、车厢中部、车厢后部等多位**垃圾车作业，方便高效。

车型基本参数表

公告型号	CL5183ZYSBEV纯电动压缩式垃圾车		外形尺寸		9150,9120,8990,8960×2550,2500×3300,3250(mm)
底盘型号	DFH1180BEV1	上装容积			15方
总质量	18000KG	上装电动机额定功率			50KW
整备质量	12300,11900(Kg)	上装每小时消耗电量			40KWH
轴距	4500MM	建议充电桩功率			120KW
轮胎	295/80R22.5	充电时间（建议功率下）			约2小时
轴数	2	底盘满载续航里程		300KM(工况法)
底盘电机**功率	160 KW	电池类别		磷酸铁锂蓄电池
电池组额定电压	608	电池品牌		宁德时代
电池电量	210KWH	燃料种类		纯电动

1 产品简述

1.1 产品简述

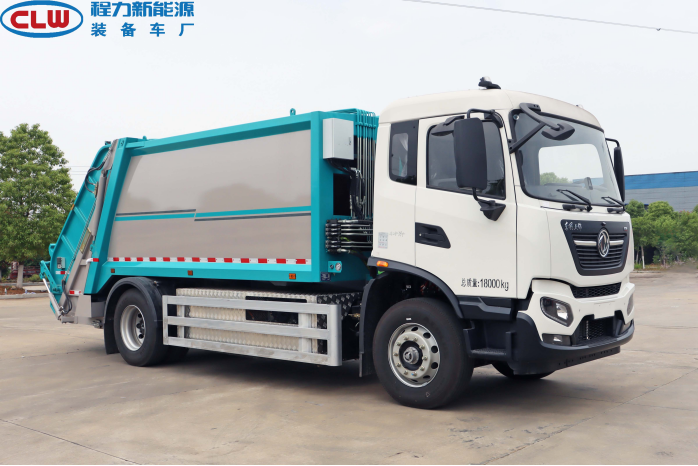

东风纯电动压缩垃圾车是在东风纯电动二类底盘的基础上，加装垃圾箱、垃圾填充器、液压系统，由机械、液压（气路）、电器三部分合为一体的专用垃圾处理、转运作业车。

/202506/1750907965_5978aff5fad021c7d2f0.png

工作原理：整车为全密封型，自行压缩、自行倾倒、压缩过程中的污水全部进入污水箱，彻底的解决了垃圾运输过程中的二次污染，具有压力大、密封性好、操作方便。安全等优点。

1.1 使用场景

该产品适用于城市主干道、公路、小区、工厂、垃圾转运**等场地的垃圾处理、转运工作。

2、产品性能特点

2.1、产品性能特点

（1）弧形箱体，大大增加箱体容积，增加整车美观程度。

（2）专车专配，**匹配，比柴油车更节省步骤、故障率更低。

（3）油泵采用国内知名品牌海普瑞斯液油泵，加装压实阀，增加压缩密度、提高装载量。装载量相当于同吨级排非压缩垃圾的两倍半。

（4）油箱加大，容积增大，防止液压油高温，所有液压油必须通过液压油过滤机加入油箱，从而过滤液压油内的杂质，减少故障率，有效的防止配件损坏，多路阀采用中外合资品牌，海普瑞斯多路阀，海普瑞斯油缸匹配使用，故障率低，CAN 总线**方式；接线少，故障率低，自动显示故障码，方便维护维修。

（5）作业自动化：采用光电开关加时间双系统**，带一键卸料，带无线遥控装置，全部填装排卸作业中只需司机一人操作，可设定全自动和半自动 2 种操作模式，不仅减轻环卫工人的劳动强度，而且大大改善了工作环境。

（6）作业系统具有电脑**和手动操纵双重功能，大大地保障和提高车辆的使用率。

（7）翻转机构：可选装配置带垃圾筒（或斗）的翻转机构。

2.2、产品优势

（1）由于压缩式垃圾车上装结构复杂，自质量较大，降低压缩式垃圾车自质量，提高其载荷利用率，将降低车辆运营成本。因此采用高强度材料，以降低上装自质量;挡泥板、装饰件、盖板等**件可采用密度较小的注塑件，采用集成化程度较高的零部件，以减少空间占用和自质量，同时有利于改善液压系统的工作性能。

（2）专人试车；模拟各种复杂工作环境，所有压缩发车前实物测试。

（3）售后保障；非客户人为损坏，任何故障无条件售后，客户零费用解决。

2.3、注意事项：

1、作业时应避免无关人员靠近车辆，特别是车辆后部。

2、垃圾应均匀放入填料斗中，不要集中在一侧，使车辆**偏移，或者在填料口斗口沿垃圾堆放过高，影响压填垃圾和垃圾在垃圾箱内均匀分配。

3、压填作业时应注意观察，发现有大块不能压缩的其他垃圾（非生活垃圾）须及时停止作业，清除后再继续作业，避免损坏车辆的工作装置，严禁压缩建筑垃圾，

4、卸料作业举升、落下填充器时要确认周围的安全，慎重地进行操作，切勿在斜坡上举升填装器，否则易**后移造成翻车事故。

5、填充器在没有落下且锁止前，不得进入正常行驶。

2.4、底盘

底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：

(1) 动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；

(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；

(3) 整车轻量化设计，**总质量为18000kg；

(4) 搭载210kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；

(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求。

(6) 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。

(7) 底盘承载能力强：后双胎、轴距多样化 **爬坡度超20%，适合各种路况作业

(8) 上装取电范围广，适合各类环卫车改装

(9) 轿车化内饰及舒适性设置，电子化操控

(10) 安全可靠：配置CATL国内高端电池品牌

(11) 增配置：电源总开关，电池加热系统

(12) 整车配置电量大，长时间作业无忧虑

3、产品主要技术参数

3.1、底盘基本参数表

底盘公告号	DFH1180BEV1	电机类型	永磁同步电机
底盘尺寸（mm）	785025002840	电机额定/峰值功率（kW）	80/160
轴距（mm）	4500	电机额定/峰值扭矩（Nm）	600/1100
前/后悬（mm）	1430/1920	电机额定/峰值转速（rpm）	3473/8700
前/后轮距（mm）	1920/1880	电机冷却方式	水冷
二类底盘整备质量（kg）	7400	电池电量（kWh）	210
**总质量（kg）	18000	电芯类型	磷酸铁锂
**车速（km/h）	89	温控系统	标配加热带
续驶试验里程（km）	300	车架幅面尺寸（mm）	80
充电时间（h）	1.5-2小时 180A直流充电	车架宽度（mm）	250
0-50km加速性能（s）	≤9.2	前板簧	8
驾驶室	D530平头半排驾驶室	后板簧	10+8
乘载人数	3	减震器	双向筒式减震器
轮胎规格	10.00R20 18PR	前桥	6t前桥
方向机类型	循环球式	后桥	16t单减
方向助力型式	电控助力	驻车制动器	弹簧储能断气制动
制动型式	双回路气制动	空调	单冷空调+PTC暖风
行车制动器	前后鼓式制动器	安全配置	ABS

3.3、整车专用参数表

箱体参数	箱体厚度 /涂层		5mm/（罐体电泳）
	箱体容积			16m³
	罐体材质		Q235碳钢
上装电机	类型		永磁同步电机
	冷却方式		水冷
专用参数	操作方式		遥控、手动、电动
	驱动方式		永磁同步电机驱动，可根据需要实时调速，用车体验感**。
	液压油缸	型式	焊接式液压油缸
		品牌	海普瑞斯
	气控阀		汉晟
	液压阀组		中梅
	上装**系统		汉晟
	填充器		CL-XLY

4、产品主要结构

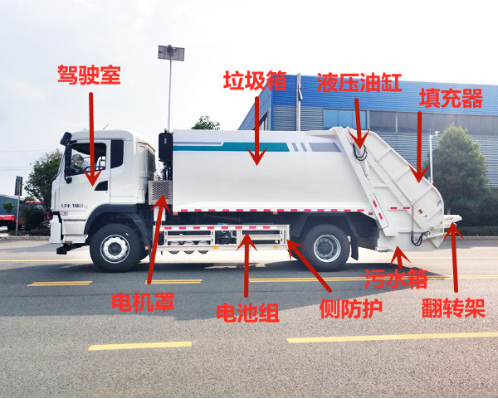

4.1、整车基本结构分解

/202506/1750907988_697fc71b52f031bbf8d6.png

4.2、整车基本配件图解

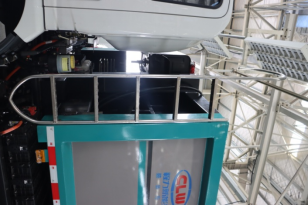

爬梯
液压油箱
多路换向阀
翻转架
尾部电控装置
遥控操作模块
尾部污水箱
可调式锁紧
平衡阀
填充器工作灯

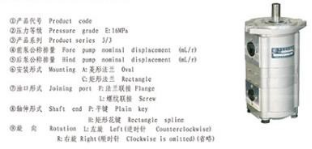

海普瑞斯液压油泵
接近开关保护系统
背压阀
双联泵
